Герметичные спиральные компрессоры Bitzer серии GSD8 / Orbit

Герметичные спиральные компрессоры Bitzer ORBIT / ORBIT+ / ORBIT FIT ESP-130-9-RUS № арт. 80172802 RU 01.05.2020

Герметичные спиральные компрессоры Bitzer Orbit 6 и Orbit 8 ESB-130-8-RUS № арт. 80470904 DE / EN / RU 01.09.2019

Герметичные спиральные компрессоры в основном применяются в оборудовании для кондиционирования жилых помещений.

Компрессор GSD8 от Bitzer состоит из двух стальных спиралей, расширяющихся от центра к краю цилиндра и вставленных одна в другую. Одна из спиралей закреплена неподвижно, вокруг нее вращается подвижная спираль.

Компрессоры адаптированы для условий низких, средних и высоких температур кипения, имеют мощность от 1,5 до 25 л.с., работают со всеми известными хладагентами, включая R410A.

Bitzer производит вертикальную и горизонтальную версии с возможностью регулировки производительности.

Особенности GSD8:

• низкое потребление энергии на пониженных температурах конденсации
• бесшумная работа (наилучшие звуковые характеристики в своем классе)
• размеры компрессора меньше, чем аналоги в этом диапазоне мощностей
• специальная система маслоотделения, обеспечивающая минимальный унос масла в систему не более 0,2%
• отсутствие осевого согласования спиралей и их взаимное уплотнение продольными PTFE- элементами, позволяющее регулировать производительность компрессора, изменяя частоту вращения ротора электродвигателя, подключенного через частотный инвертор
• использование подшипников с тефлоновым покрытием рабочих поверхностей
• высокая производительность
• электронная защита двигателя
• смотровое окно для масла
• распределительная коробка с защитой IP54
• антивибрационные крепления
• датчик температуры газового разряда

В конструкцию ORBIT 8 (См. Рис-1) были добавлены следующие инновации:

• специальная конструкция муфты Олдхэма, позволившая уменьшить габариты компрессоров и существенно повысить надежность их работы,
• специальная конструкция подшипников, обеспечивающих радиальное согласование,
• различные элементы, недопускающие повреждение спиралей компрессоров при аварийном вращении ротора мотора в обратном направлении,
• различные элементы, обеспечивающие сбалансированное вращение ротора и отсутствие вибрации компрессора при работе,
• специально разработанные электродвигатели высокой эффективности, обеспечивающие максимальные значения Cos FI и энергетического к.п.д., а значит, низкие расходы на электроподключение и текущие энергозатраты при работе компрессоров,
• функциональная опорная монтажная поверхность, позволяющая встраивать компрессоры в чиллеры любой конструкции.

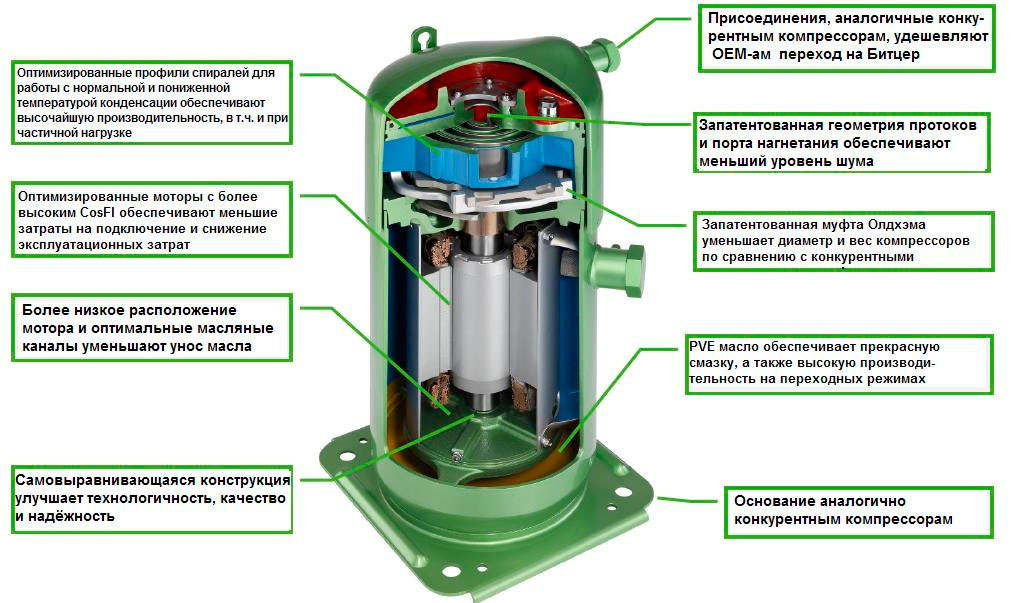

Рис.-1 Конструктивные особенности герметичного компрессора Bitzer серии ORBIT 8

Наряду со стандартной модификацией компрессоров ORBIT 8, предлагается специально разработанная модификация ORBIT 8 Boreal, предназначенная для встраивания в чиллеры водяного охлаждения, либо для применения в чиллерах воздушного охлаждения в странах с умеренным и прохладным климатом.

Расширенная область допустимой эксплуатации спиральных компрессоров ORBIT 8 позволяет использовать их в таком интенсивно развивающемся сегменте рынка кондиционирования, как производство реверсивных чиллеров, работающих в двух режимах: кондиционер - тепловой насос.

На сегодняшний день изготавливается 6 моделей спиральных компрессоров серии ORBIT 8. Этот модельный ряд охватывает холодопроизводительность от 37 до 101 кВт при 50Гц, и от 50 до 140 кВт при 60Гц. Мощности электродвигателей спиральных компрессоров этого модельного ряда - от 15 до 40л.с.

Для компрессоров данной серии установлена следующая информативная маркировка:

• G - обозначает новую серию спиральных компрессоров
• S - означает одиночный компрессор *
• D - указывает на хладагент R410A
• 8 - обозначает типоразмер корпуса
• 385 - холодопроизводительность в кBTU/ч (по EN12900: to/tc=5C/50C, 460V/3ph/60Hz, всего 6 моделей).
  Прим. 1 кBTU/ч = 0.293075 кВт
• V - заправлен поливинилэфирным PVE маслом
• A или W - означает тип охлаждения чиллера: Air воздушное или Water водяное
• B или R - указывает на тип присоединений: Brazing - выводы под пайку или вентили Rotalock
• 4 - обозначает стандартный мотор 400В/50 Гц - 460В/60Гц
• 3 - обозначает стандартную защиту мотора (РТС)

* возможность установки "Тандем" и "Трио", в которых параллельно соединяются два и три спиральных компрессора ORBIT 8.
