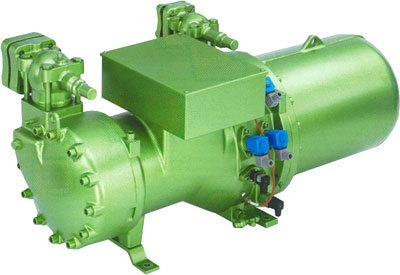

Компактные полугерметичные винтовые компрессоры Bitzer серии CSH (65-75-85)

Полугерметичные компактные винтовые компрессоры Bitzer серия CSH / CSW / CSVH / CSVW. SP-170-7-RUS RU 01.07.2021

Особенность:

Компрессоры серии CSH самые компактные из всех известных моделей компактных компрессоров этого класса.

 Гармоничный модельный ряд:

• 8 базовых моделей
• Плавная градация показателей производительности

 Минимальная занимаемая площадь и удобное присоединение трубопроводов:

• Самая короткая длина для соответствующей категории производительности - запорные вентили / присоединения расположены внутри контура компрессора
• Всасывающий и нагнетательный вентили свободно поворачиваются с шагом 90°
• Электрическая клеммная коробка с верхним доступом, подвод кабеля снизу

 Универсальное применение:

• R134a, R407C,R22 (R404A, R507A по запросу)
• С экономайзером и без экономайзера
• Для R134a поставляется также со специальным двигателем (версия 2)

 Новый высокоэффективный профиль:

Особенно высокая эффективность благодаря

• Усовершенствованной геометрии
• Высокой жёсткости
• Запатентованному методу изготовления (обеспечения наивысшей точности)
• Высокой окружной скорости

 Двустенный корпус ротора с компенсацией давления:

• Высокая стабильность, поэтому отсутствует расширение корпуса при высоких давлениях
• Дополнительная шумоизоляция

 Износостойкие подшипники с компенсацией давления:

• Прочные упорные сдвоенные подшипники
• Закрытая манжетами камера подшипников
• Компенсация давления упорных подшипников

 Оптимальная система подачи масла:

• Трехступенчатый маслоотделитель
• Фильтр тонкой очистки 10 мкм с длительным сроком службы. Камера подшипников с компенсацией давления благодаря минимальной концентрации хладагента в масле и высокой вязкости
• Особенно высокий коэффициент полезного действия
• Встроенные РТС - датчики
• Шлицевые шпонки для обеспечения наивысшей эксплуатационной безопасности
• Статор со скользящей посадкой

 Интеллектуальная электроника:

• Контроль температуры двигателя (РТС - датчики в каждой части обмотки)
• Контроль направления вращения
• Блокировка повторного включения при возникновении нарушений в работе
• Защита от перегрева сжатого пара

 Гибкая система дополнительного охлаждения:

• Прямой впрыск хладагента
• Внешний маслоохладитель для расширенного применения и достижения наивысшей эффективности

 Дуальная система регулировки производительности:

• Плавное или 4-ступенчатое управление золотником с компенсацией Vi. Выбор альтернативного режима работы с помощью различной логики управления — без переделки компрессора
• Простая система управления с помощью электромагнитных клапанов
• Автоматическая разгрузка при пуске
• ECO экономайзер
• Плавная регулировка производительности от 100% до 25%

 Экономайзер со скользящей позицией всасывания:

• Единственный в своем роде экономайзер для компактных винтовых компрессоров
• Экономайзер остается эффективным также и при частичной нагрузке
• Максимально возможные показатели холодопроизводительности и холодильного коэффициента при полной и частичной нагрузке

 Полное оснащение:

• Регулировка производительности / Разгрузка при пуске
• Запорный вентиль на нагнетании
• Всасывающий патрубок: фланец с втулкой для пайки
• Обратный клапан в выходном отверстии сжатого пара. Смотровой глазок масла. Подогрев масла с помощью погружной гильзы
• Масляный сервисный вентиль. Мелкоячеистый всасывающий фильтр с большой фильтрующей поверхностью. Встроенный предохранительный клапан. Электронное защитное устройство

 Прошедшие испытания принадлежности (опция):

• Запорный вентиль на всасывании
• Прибор контроля уровня масла
• Запорный вентиль / адаптер для экономайзера и впрыска хладагента
• Адаптер для внешнего маслоохладителя
• Амортизирующие элементы

 Данные о производительности

Данные производительности базируются на стандартах EN 12900 и частоте сети 50 Гц.

Температуры испарения и конденсации относятся к "значениям точки росы" (условия насыщенного пара). Для зеотропных смесей, например, R407C, за счет этого изменяются опорные параметры (уровни давления, температуры жидкости) по отношению к обычным до сих пор "средним температурам".

В результате, получаются (в численном выражении) меньшие значения для холодопроизводительности и холодильного коэффициента.

Опорные значения для давлений испарения и конденсации

Позиции присоединения 1 (HP - высокое давление) и 3 (LP - низкое давление) на компрессоре (см. Техническое описание в pdf). Падение давления для запорного вентиля и обратного клапана не учитывается.

Это является принятым в мировой практике положением для компактных винтовых компрессоров, так как при фабричном изготовлении холодильных агрегатов часто отказываются от запорных вентилей, а обратный клапан может быть установлен в качестве внешнего компонента в трубопроводе сжатого пара.

В международной сравнимости данных производительности этот стандарт был принят для винтовых компрессоров серии CSH.

Переохлаждение жидкости

При стандартных условиях переохлаждение жидкости не учитывается. Поэтому приведённые данные холодопроизводите-льности и холодильного коэффициента снижаются по сравнению с данными на базе переохлаждения на 5 или 8,3 K.

Режим работы с экономайзером

Для данных при режиме работы с экономайзером - обусловлено системой - в рассмотрение включается переохлаждение жидкости. Температура жидкости определена на 10 K выше температуры насыщения (точка росы для R407C) на входе экономайзера (t_cu = t_ms +10 K).

Индивидуальные режимы работы

Для точного подбора компрессора с возможностью учета индивидуальных характеристик используется программное обеспечение Bitzer. Полученные в итоге данные включают в себя все важнейшие параметры производительности для компрессоров и комплектующих, пределы применения, технические данные и чертежи с размерами.

Помимо этого, существует возможность распечатать или использовать при работе с другими программами (например, с Ecxel) специфичные данные.

Пояснения к пределам применения

Пределы температур для регулировки производительности и дополнительного охлаждения (впрыск хладагента и охлаждение масла) зависят от типа компрессора.

Максимальная температура конденсации для некоторых типов может быть ограничена.
