Електронні захисні пристрої SE-B1 (SE-B2) для датчиків рівня поплавкового типу для F562N .. F3103N, FS102, FS152 .. FS3102 і OA1854 (A) .. OA14011 (A)

Bitzer SE-B2. Електронні захисні пристрої для датчиків рівня поплавкового типу DT-120-1-RUS № арт. 80390301 DE / EN / RU 01.02.2004

Інформаційна довідка:

Починаючи з кінця 2003 року / початку 2004 року захисні пристрої INT69VS для датчиків рівня поплавкового типу були замінені новими електронними захисними пристроями SE-B2 (Signal Evaluation - Basic). Нові пристрої мають ті ж функції і клеми Електропідключення, що й старі.

Технічні дані

• Робоча напруга: 230V +10% / - 15%, 50/60Hz (інші напруги за запитом).
• Реле включення: Замикає напруга ~ 250V. Допустиме тривале пропускання струму 2,5 А, макс. Потужність комутації 300VA.
• Допустима температура навколишнього середовища: - 30°C .. + 60°C
• Необхідний запобіжник: плавкий - 4А
• Клас захисту: Контакти - IP 00.

Електричні з'єднання датчиків рівня:

Увага!

SE-B2 може бути пошкоджено! Абсолютно не допускається подача зовнішньої напруги на помаранчеві дроти - навіть для тестування!

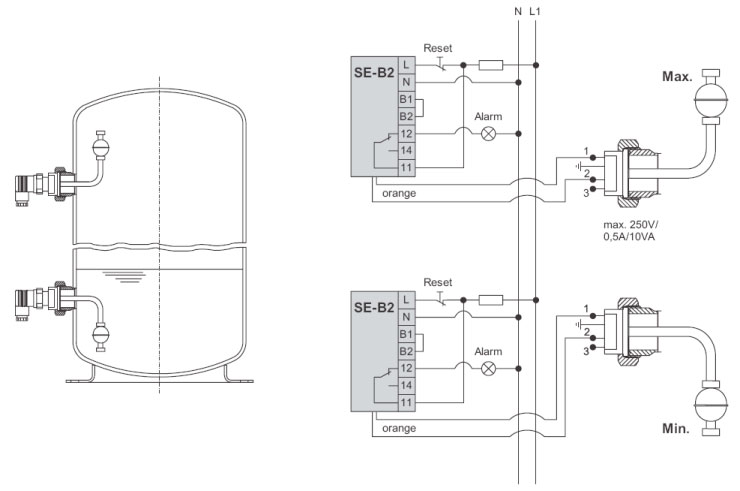

Підключайте захисний пристрій SE-B2 відповідно до електричної схеми (рис. 1)
